GST-QKP04、GST-QKP04/2型气体灭火控制器

归属类别：气体灭火控制系统发布时间：2016-10-20 热量值：

GST- QKP04/2海湾消防气体灭火控制器是海湾公司为适应工程设计的需要而开发的，具有气体灭火控制功能，可实现4个防火区的气体灭火控制；本产品为典型的气体灭火控制装置，可配接紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，有联网功能，可与海湾公司的各种火灾报警控制器（联动型）配套使用，组成火灾报警和气体灭火控制系统。GST-QKP04满足GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。产品具有以下特点：
（1）配置灵活、可靠性高
（2）功能强、控制方式灵活
（3）窗口化、汉字菜单式显示界面
（4）模块式开关电源
产品还具有以下功能：
（1）GST-QKP04、GST-QKP04/2型气体灭火控制器能控制气体灭火设备的启动喷洒
（2）GST-QKP04、GST-QKP04/2型气体灭火控制器收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能
（3）GST-QKP04、GST-QKP04/2型气体灭火控制器各区延时启动的延时时间在0～30秒连续可调
（4）GST-QKP04、GST-QKP04/2型气体灭火控制器具有停动功能
（5）GST-QKP04、GST-QKP04/2型气体灭火控制器具有手自动转换功能，各区可分别设置手动和自动工作方式
（6）可向火灾报警控制器（联动型）等上传启动控制信号、延时信号、启动喷洒信号、气体喷洒信号和故障信号等信息
（7）自身带有备电，在主电缺失时可自动投入备电运行；能给备电充电并有备电保护功能
（8）可控制含有主、备两个钢瓶组的气体灭火系统
（9）GST-QKP04/2海湾消防气体灭火控制器具有信息记录、查询功能，可保存最后的999条记录
GST-QKP04/2海湾消防气体灭火控制器是GST-QKP04的分型产品，除最多控制2个防火区的气体灭火外，其它均与GST-QKP04相同。
GST-QKP04/2海湾消防气体灭火控制器主要技术指标如下：
（1）工作电压：交流AC220V 50/60Hz ，允许电压变化范围 AC187V～AC242V；
（2）功耗：监视状态功耗≤30W；最大功耗≤264W；
（3）备用电源：2个DC12V/7Ah密封铅电池；
（4）气体喷洒输出：各区DC24V/2A，脉冲方式/持续方式,可调；
（5）电池充电电流：300mA；
（6）液晶屏规格：128×64点，可同屏显示32个汉字信息；
（7）容量
GST-QKP04可带4个区的气体灭火设备，实现对4个防护区的保护；GST-QKP04/2可带2个区的气体灭火设备，实现对2个防护区的保护。其中每个区所带设备及数量如下：
（1）电磁阀：1个，额定电压DC24V,最大电流2A；
（2）压力开关：1个，常开触点，动作时闭合；
（3）声光警报器：1～10个，编码地址范围1～10；
（4）气体喷洒指示灯：1～6个，编码地址范围11～20；
（5）紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围21～30；
（6）输出模块：1～6个，编码地址范围31～40。
（7）GST-QKP04/2海湾消防气体灭火控制器最多可同时启动2个区的气体灭火设备释放灭火剂进行灭火。
（8）GST-QKP04/2海湾消防气体灭火控制器线制

线制	距离	负载或连接设备
各区通信总线24V	＜0.5km	32只总线设备
各区电源线DC24V	＜0.5km	每区小于0.65A
RS485 总线	＜1.2km	火灾报警控制器（联动型）

（9）GST-QKP04/2海湾消防气体灭火控制器使用环境
工作温度：0℃~40℃
相对湿度≤95%，不凝露
（10）GST-QKP04/2海湾消防气体灭火控制器外形尺寸：宽420mm×厚200mm×高590mm
GST-QKP04/2海湾消防气体灭火控制器符合国家标准GB 16806-2006《消防联动控制系统》。
GST-QKP04/2海湾消防气体灭火控制器产品已获得：CCC认证、检验报告。

一、GST-QKP04/2海湾消防气体灭火控制器简介

GST-QKP04/2海湾消防气体灭火控制器是海湾公司为适应工程设计的需要而开发的，具有气体灭火控制功能，可实现 4个防火区的气体灭火控制；本产品为典型的气体灭火控制装置，可配接紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，有联网功能，可与海湾公司的各种火灾报警控制器（联动型）配套使用，组成火灾报警和气体灭火控制系统。
二、GST-QKP04/2海湾消防气体灭火控制器外形尺寸

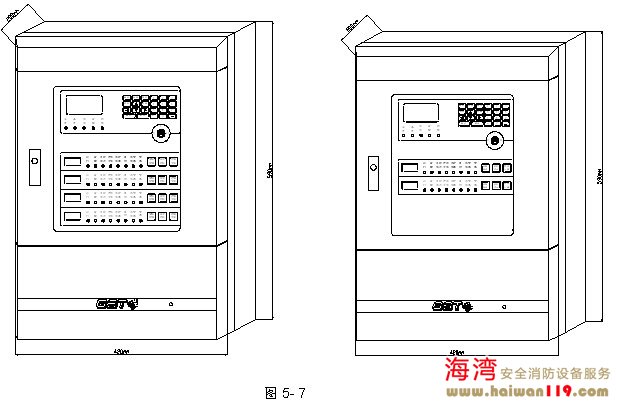

气体灭火控制器的外形示意图如图5-7所示。左边为GST-QKP04，右边为GST-QKP04/2。

GST-QKP04/2海湾消防气体灭火控制器采用壁挂式安装，安装尺寸如图5-8所示。用3个M6的膨胀螺栓将GST-QKP04固定在牢固的墙壁上，膨胀螺栓的水平间距为340mm，高度相距472mm。

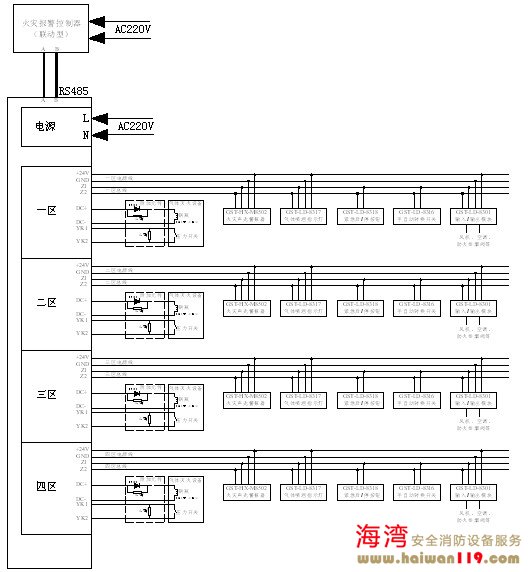

GST-QKP04/2海湾消防气体灭火控制器外接端子如图5- 9所示。

GST-QKP04/2海湾消防气体灭火控制器其中：
L、G、N：交流220V接线端子。
A1、B1/A2、B2：连接火灾报警控制器（联动型）的通讯总线端子。
Z1、Z2：各区的总线输出端子，连接紧急启/停按钮、声光警报器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。
＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如声光警报器、气体喷洒指示灯和输出模块供电。

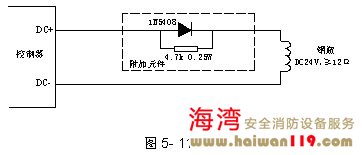

DC+、DC-：各区灭火气体启动电磁阀的驱动信号输出端子，平时该端子间输出电压小于DC0.7V，启动时输出DC24V电压且最大2A的信号。终端匹配电阻为4.7kΩ/0.25W。
YK1、YK2：各区气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。

三、应用方法

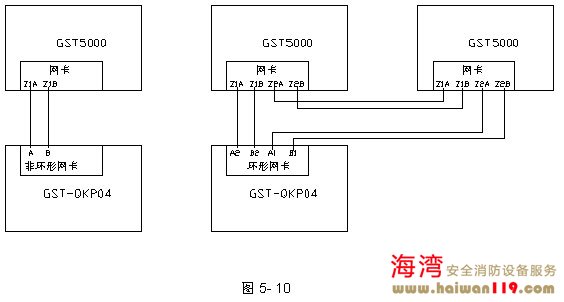

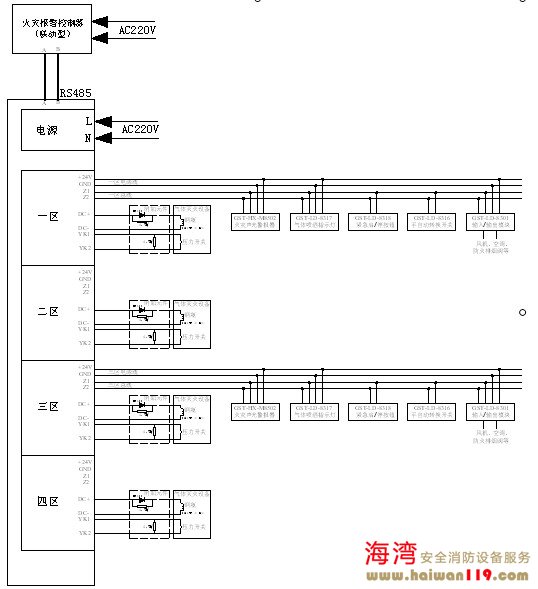

GST-QKP04/2海湾消防气体灭火控制器可通过本地网卡与火灾报警控制器（联动型）联网，接线示意图如图5-10所示。
