海湾消防模块接线图

归属类别:海湾接线示意图 发布时间:2016-10-21

文章介绍的是海湾消防模块接线图,海湾消防模块根据功能不同可以分为输入模块、输入输出模块、输出模块和消防电话接口模块等。

海湾消防模块接线比较简单,我们以海湾gst-ld-8300和gst-ld-8301模块为例,简单介绍一下消防模块接线图。

GST-LD-8300型输入模块用于接收消防联动设备输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。输入端具有检线功能,可现场设为常闭检线、常开检线输入,应与无源触点连接。

本模块可采用电子编码器完成编码设置。当模块本身出现故障时,控制器将产生报警并可将故障模块的相关信息显示出来。

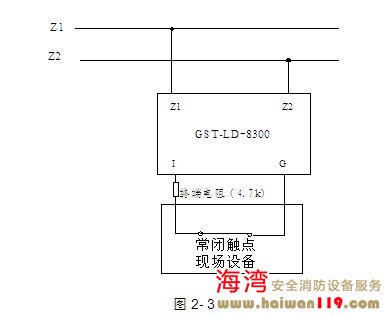

模块与具有常开无源触点的现场设备连接方法如图所示。

海湾消防模块接线图



  图1

GST-LD-8301型输入/输出模块用于现场各种一次动作并有动作信号输出的被动型设备如:排烟阀、送风阀、防火阀等接入到控制总线上。

本模块采用电子编码器进行编码,模块内有一对常开、常闭触点。模块具有直流24V电压输出,用于与继电器触点接成有源输出,满足现场的不同需求。另外模块还设有开关信号输入端,用来和现场设备的开关触点连接,以便对现场设备是否动作进行确认。本模块具有输入、输出具有检线功能。应当注意的是,不应将模块触点直接接入交流控制回路,以防强交流干扰信号损坏模块或控制设备。

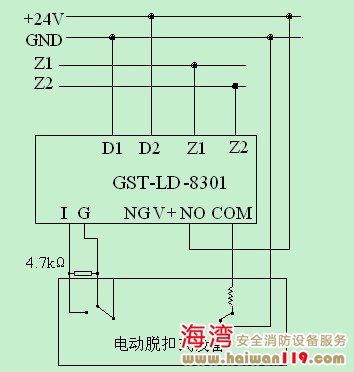

对于需要模块控制24V输出给被控设备时推荐的接线示意如图:

海湾消防模块接线图



  图2
