一、GST-TS-Z01A电话总机特点
GST-TS-Z01A型消防电话总机是消防通信专用设备，当发生火灾报警时，由它可以提供方便快捷的通信手段，是消防控制及其报警系统中不可缺少的通信设备。主要具有以下特点：
（1）每台总机可以连接最多90路消防电话分机或2100个消防电话插孔；
（2）总机采用液晶图形汉字显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种功能操作及通话呼叫状态，使用非常便利；
（3）在总机前面板上设计有15路的呼叫操作键和状态指示灯，和现场电话分机形成一对一的按键操作和状态指示，使得呼叫通话操作非常直观方便；
二、GST-TS-Z01A电话总机技术特性
（1）工作电压：DC24V±10%
（2）工作电流≤0.5A
（3）允许消防电话分机环路电阻：<1000欧姆
（4）频率范围：300～3400Hz
（5）串音电平：<-60dB
（6）传输损耗：<5dB
（7）使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
（8）外形尺寸：
482.6mm×88.1mm×155.0mm


三、GST-TS-Z01A主要技术指标
结构特征、安装与布线

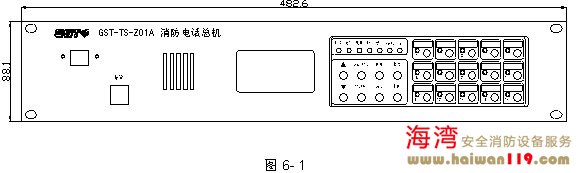

GST-TS-Z01A型消防电话总机外形尺寸及结构示意图如图6-1：

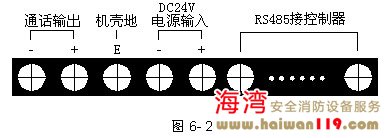

本消防电话总机采用标准插盘结构安装，其后部示意图如图6-2：

其中系统内部接线：
机壳地：与机架的地端相接
DC24V电源输入：接DC24V
RS485接控制器：与火灾报警控制器相连接
系统外部接线：
通话输出：消防电话总线，与GST-LD-8304接口连接
布线要求：通话输出端子接线采用截面积≥1.0mm2的阻燃RVVP屏蔽线，最大传输距离1500米。特别注意：现场布线时，总线通话线必须单独穿线，不要同控制器总线同管穿线，否则会对通话声产生很大的干扰。
