GST-GF300W广播功率放大器

归属类别:消防电话系统 发布时间:2016-10-20 热量值:

一、GST-GF300W广播功率放大器特点
广播功率放大器是消防应急广播系统配套产品,它与相应的广播音源设备和广播终端设备等配合,实现消防现场的应急广播功能。GST-GF500W型广播功率放大器、GST-GF300W型广播功率放大器与GST-GF150W型广播功率放大器功能相同,但功率不同,分别为500W、300W和150W。

二、GST-GF300W广播功率放大器主要技术指标
(1)工作电压:主电源交流AC220V,备用电源交流AC220V
(2)工作电流≤2。4A
(3)定压输出:120V
(4)频率特性:80~120Hz
(5)输出功率:500W/300W/150W
(6)谐波失真:≤5%
(7)噪声电平:<37mV
(8)使用环境:
温度:0℃~+40℃
相对湿度≤95%,不结露
(9)外形尺寸:
482.6mm×88.1mm×305.0mm


三、GST-GF300W广播功率放大器结构特征与安装

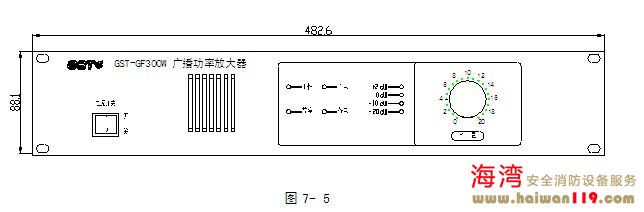

其外形尺寸及结构示意图如图7-5:

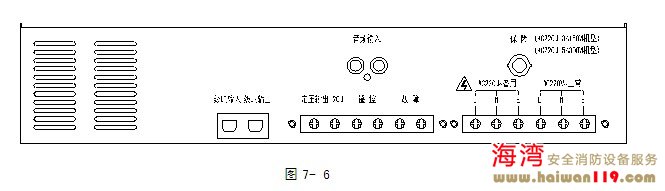

本广播功率放大器采用标准插盘结构安装,其后部示意图如图7-6:


其中系统内部接线:
音频输入:RCA音频接口,其中一个接口可以作为接收来自于音源设备的音频输出,另外一个也可做为级联下一台功率放大器的音频输入。
级联输入:RJ45接口内部控制专用接口,用于功率放大器的监听控制,自检控制。
级联输出:RJ45接口,内部控制专用接口,用于广播系统多台设备的控制,如联动多台功率放大器。
定压输出120V:功率放大器的音频输出广播线。
遥控:接收其它设备的联动控制信号,为直流24V输入,接入DC24V自动启动本机至工作状态,同时音频输出不受音量电位器的控制。无DC24V本机的开启受前面板的电源开关控制,音频输出受音量电位器控制。
故障:当本机出现异常或由于外部输出线出现短路,由该接口输出一个无源闭合接点信号。
AC220V~正常:主交流220V电源输入接口。
系统外部接线:
AC220V~备用:备用交流220V电源输入接口。
