GST-GBFB-200B型广播分配盘

归属类别:消防电话系统 发布时间:2016-10-20 热量值:

一、GST-GBFB-200/MP3广播分配盘特点
GST-GBFB-200/MP3 广播分配盘是消防应急广播系统配套产品,它与广播功率放大器、音箱、GST-LD-8305 型输出模块等设备共同组成消防应急广播系统。同时它也通过 RS485串行总线与消防控制器相连接,一起完成消防联动控制。它可以同时接入最多两路功放,以满足工程上的最大限度的需要。具备 SD卡接口,可播放 SD卡中 MP3 格式音频进行正常广播。作为应急广播也兼顾了正常广播播音的需要,二者自由切换,应急广播优先。

二、GST-GBFB-200/MP3广播分配盘主要技术指标
(1)工作电压:DC24V
(2)两路广播总线
(3)可最多级联两台功率放大器
(4)使用环境:
温度:0℃~+40℃
相对湿度≤95%,不结露
(5)外形尺寸:
132.5mm(高3U)×482.6mm(宽)×225mm(厚)


三、GST-GBFB-200/MP3广播分配盘结构特征、安装与布线

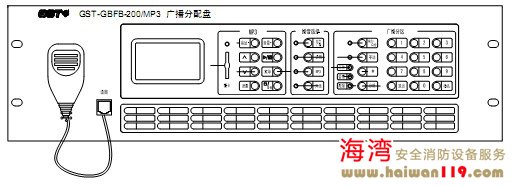

GST-GBFB-200/MP3广播分配盘外形及结构示意图如图7-7:

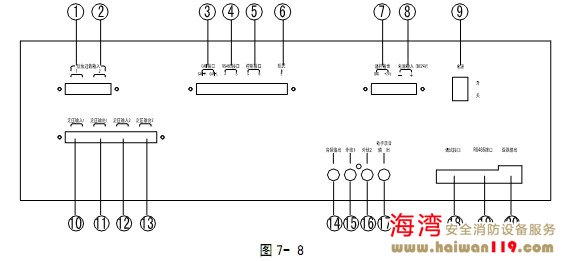

本广播分配盘采用标准插盘结构安装,后部示意图如图7-8:

其中系统内部接线:
○1功放过载输入1:与第1路功放的故障输出相连接。
○2功放过载输入2:与第2路功放的故障输出相连接。
○3○4○19RS485接口:与RS485总线通信的消防控制器相连,用于与消防控制器通信的通信。
○5控制接口:预留接口。
○6机壳地:用于与大地相连。
○7遥控输出:与功率放大器遥控端子相连。用于应急广播时强行启动功率放大器。
○8电源输入:本机DC24V电源接入端子。
○9电源开关:开关机器使用。
○10○11○12○13功放定压输入1~4:第1、2、3、4路功率放大器音频接入端子。
○14音频输出:与功率放大器音频输入口相接,作为功率放大器的音源输入。
○15外线1:音频信号输入接口。连接外置音源信号,如CD、DVD等。
○16外线2:音频信号输入接口。外置正常广播音源输入。
○17电子录音机输出:电子录音机信息输出接口。
○18调试接口:ISP程序升级接口,厂家留用。
○20级联输出接口:控制信号(输出线)。该控制线与功率放大器级联,用于想功率放大器传递话筒监听静音及自检信号。
布线要求:定压输出线采用阻燃RV线,截面积≥1.0mm2。最大传输距离1500米。
